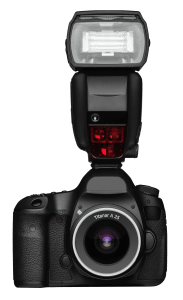

TRITOP Optik fotogrametri sistemi esneklik ve hareketlilik sağlayan sistemlerdir.

Mobil Ölçüm Sistemi

Taşınabilir TRITOP CMM sistemi, üç boyutlu nesnelerin koordinatlarını hızlı ve hassas bir şekilde ölçer. Geleneksel olarak dokunsal 3D koordinat ölçüm makineleri tarafından gerçekleştirilen ölçüm görevleri artık TRITOP, CMM sistemi ile kolayca gerçekleştirilebilir. Karmaşık, ağır ve bakım gerektiren herhangi bir donanım gerektirmez.

Dokunsal koordinat ölçüm makinelerinde olduğu gibi, TRITOP koordinatları ve ilgilenilen herhangi bir özellik için uzaydaki yönelimlerini kaydeder.

  • Yüzey noktaları ve bölümleri
  • Delikler, delik zımbaları ve kenarlar
  • Çaplar, uzunluklar, açılar

3D koordinatlar belirlendikten sonra, ölçüm matematiksel olarak bileşenin koordinat sistemine dönüştürülür.

  • RPS
  • Gage hizalaması
  • Best-fit

Ölçüm verilerini CAD verileriyle (IGES, VDA, STEP, Catia, ProE, UG) karşılaştırırken, ilgili ölçüm raporları bilinen formatlarda oluşturulur.

  • Yanlış renk gösterimi
  • Ayrı noktaların etiket olarak sapması
  • Bölümler, açılar ve mesafeler
  • Çaplar ve düzlük
  • Tablolar ve listeler

Ölçülen ve hizalanan veriler çeşitli görevler için kullanılır.

  • CAD karşılaştırması
  • Şekil ve konum toleranslarının doğrulanması
  • Teknik özelliklerin çizimlerden, dosyalardan veya tablolardan doğrulanması
  • İlk ölçümler

Uygulama alanları

  • Sac metal parçaların ve araba gövdelerinin kalite kontrolü,
    örn. pilot üretimde, proses optimizasyonunda, kalıp denemelerinde, seri üretim artışında veya rastgele örnekler sırasında

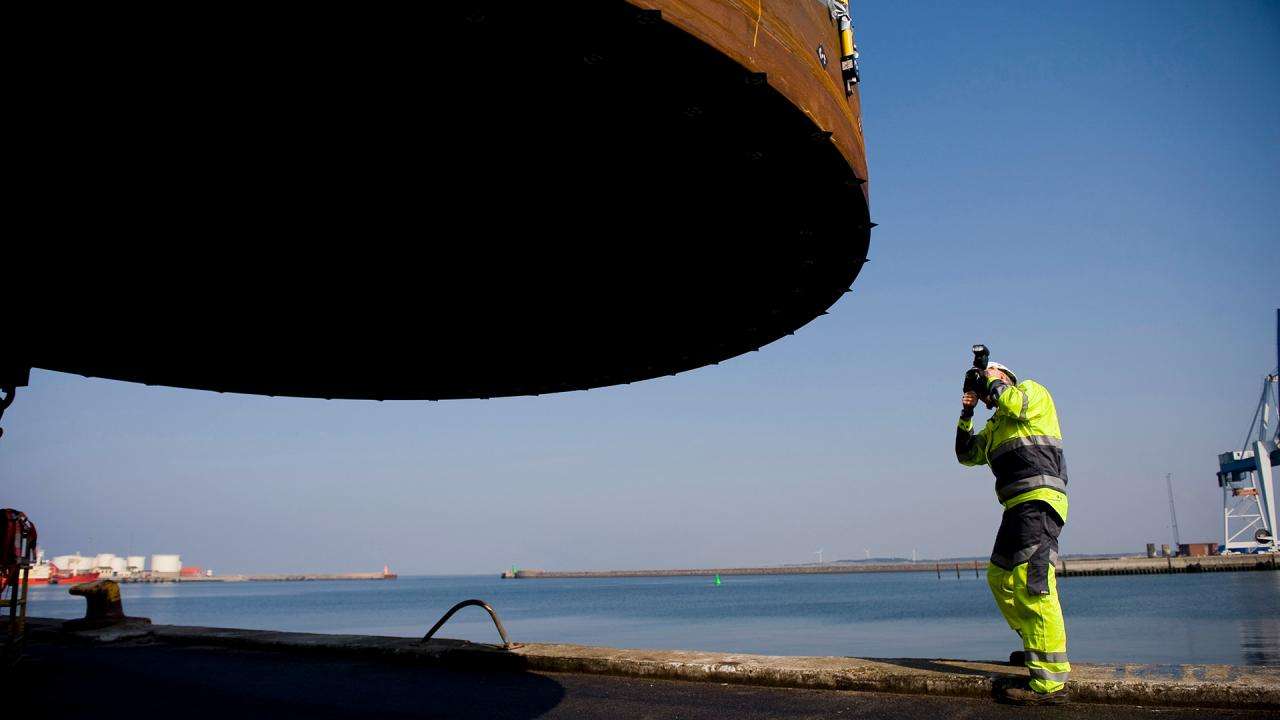

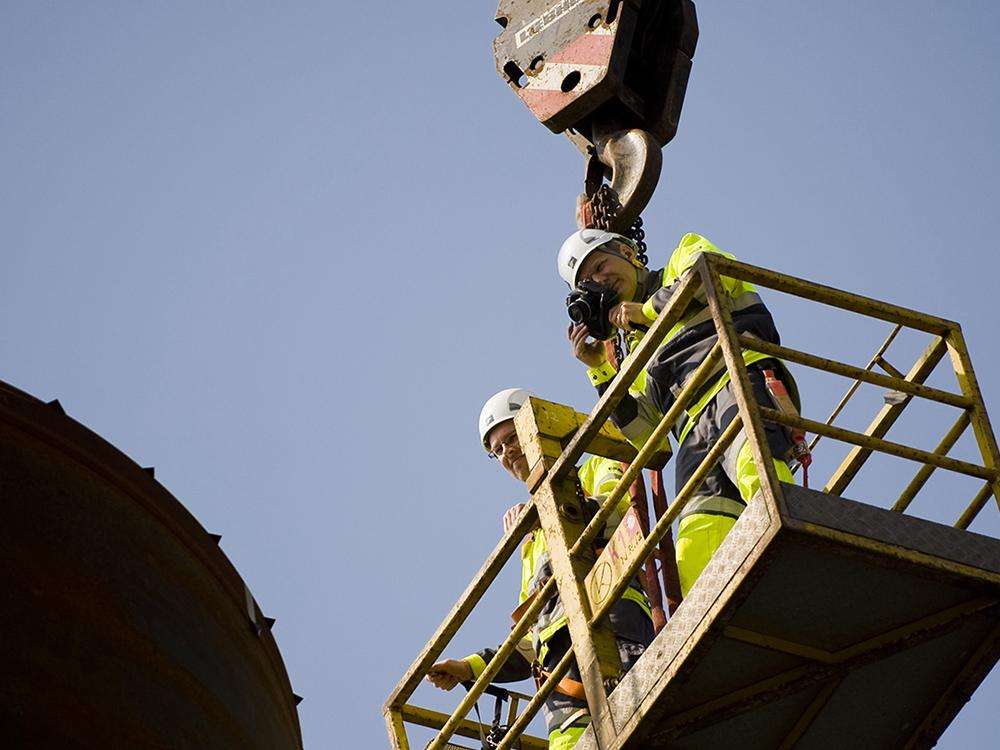

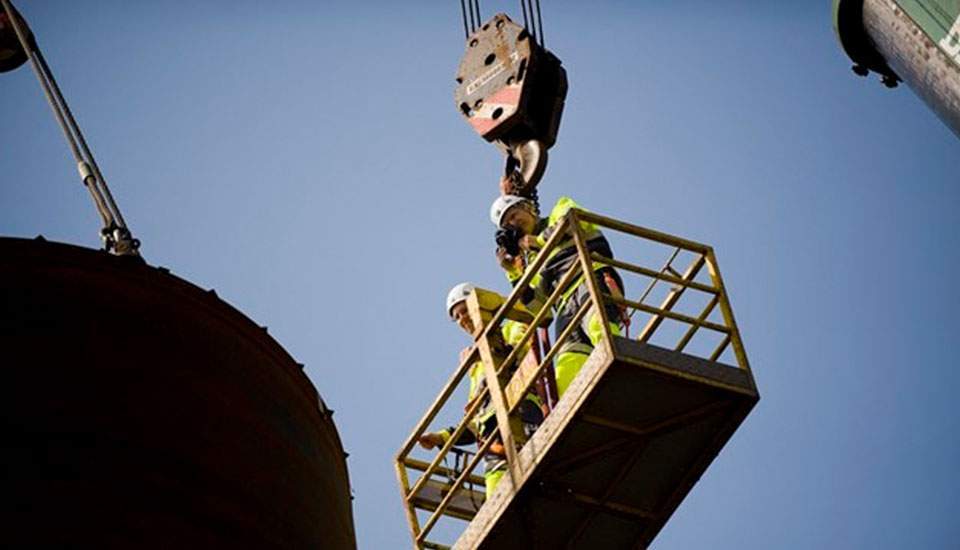

  • Büyük nesnelerin kalite kontrolü, ör. uçak, gemi, rüzgar türbinleri vb.
  • Plastik parçaların doğrulanması, örn. ilk ürün kalite kontrolü için
  • Demirbaşların doğrulanması ve kaydı
    Modellerin ve prototiplerin ölçülmesi, ör. araç içi ve dışı tasarım
  • Üç boyutlu şekillerine göre tüplerin ve tellerin doğrulanması
  • İki boyutlu sac levha işlenmemiş parçaların kenarlarını kesme
    Araba ve iklim odası testlerinin deformasyon analizi
  • Referans noktası alanlarının ölçülmesi

Statik Deformasyon Analizi

TRITOP, yarı statik koşullarda nesne noktalarının 3D koordinatlarını doğru bir şekilde tanımlayan mobil bir optik ölçüm sistemidir. Bu bilgilere dayanarak TRITOP, nesnelerin ve komponentlerin 3 boyutlu yer değiştirmelerini ve deformasyonlarını hesaplayabilir. Temassız TRITOP sistemi, nesnenin üzerinde veya çevresinde kablolar veya sensörler olmadan yer değiştirmeleri ve deformasyonları hızla yakalayan geleneksel yer değiştirme ölçüm sistemlerinin veya LVDT'lerin yerini alır ve bu nedenle ölçüm nesnesine müdahale etmez.

TRITOP, aşağıdakiler hakkında herhangi bir sayıda ölçüm noktası bilgisi sağlar:

  • 3D koordinatlar
  • 3D yer değiştirmeler
  • Deformasyon
  • Eğilme, burulma, sapma
  • Dönme açıları
  • 6 serbestlik derecesi (6DoF)
  • Bağıl yer değiştirme (nokta – nokta, nokta – çizgi, nokta – düzlem)
  • Bu sonuçlar diyagramlar halinde, doğrudan CAD verileri üzerinde sunulabilir veya kaydedilen kamera görüntülerinin üzerine eklenebilir ve anlaşılması kolay sezgisel bir sonuç sunumu sağlar.

Uygulama alanları

  • İklim odaları
  • Çevresel simülasyon
  • Sertlik testi
  • Boşluk boyutu değişikliği
  • Flush
  • Simülasyonların doğrulanması ve optimizasyonu
  • Komponent deformasyonu ve testi
  • Bağıl hareket
  • Küresel zorlanma
  • Yük testleri ve yaşlanma testleri (kuvvet ve sıcaklık)

TRITOP tekniğinin avantajları

  • Minimum donanım gereksinimlerine sahip eksiksiz 3D ölçüm makinesi (toplam ağırlığı 23 kg olan 2 durum)
  • Ölçüm sırasında nesneye dokunulmaz
  • Büyük nesneler için de çok yüksek doğruluk
  • Aşınma ve yıpranma yok, doğrulukta azalma yok
  • Kolay kullanım
  • Çevre koşullarından bağımsız
